涡轴发动机是现代航空技术中的核心部件之一，广泛应用于直升机和固定翼飞机的动力系统，本文将通过涡轴发动机工作原理图，详细讲解涡轴发动机的工作原理及其组成部分。

涡轴发动机概述

涡轴发动机是一种燃气涡轮发动机，主要由压气机、燃烧室、涡轮和传动装置等部分组成，涡轴发动机通过压缩空气并将其与燃料混合燃烧，产生高温高压气体推动涡轮旋转，从而驱动传动装置输出动力，涡轴发动机具有高效、可靠、功率大等特点，广泛应用于航空领域。

涡轴发动机工作原理图讲解

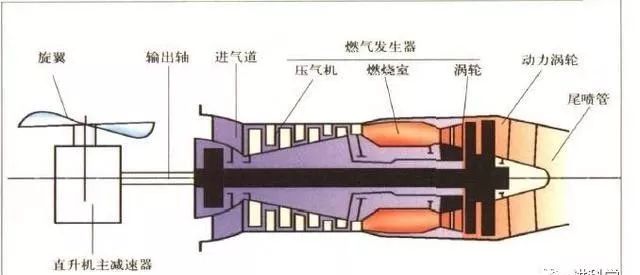

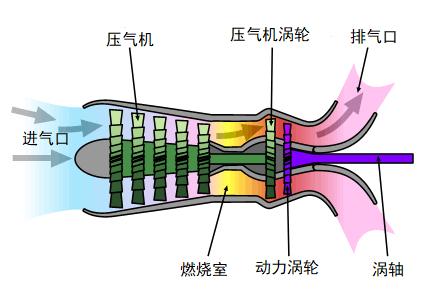

涡轴发动机工作原理图主要包括压气机、燃烧室、涡轮和传动装置等部分的图示，下面我们将逐一讲解各部分的工作原理。

1、压气机

压气机是涡轴发动机中的第一个部分，其作用是将空气压缩并送入燃烧室，压气机由一系列叶片组成，通过高速旋转将空气压缩到足够的密度，以便与燃料混合燃烧，在压气机的进口处，空气经过滤清器过滤掉杂质和灰尘等污染物，随着空气的压缩，其温度和压力逐渐升高。

2、燃烧室

燃烧室是涡轴发动机中的核心部分之一，其作用是将压缩空气与燃料混合并点燃，产生高温高压的燃气，在燃烧室内，燃料被喷入压缩空气流中，通过点火装置点燃燃料，产生燃烧反应，燃烧产生的燃气具有很高的能量，推动涡轮旋转。

3、涡轮

涡轮是涡轴发动机中的另一个核心部分，其作用是将燃气的能量转化为机械能，涡轮由一系列叶片组成，高温高压的燃气通过涡轮叶片时，会使涡轮旋转，涡轮的旋转速度与燃气的温度和压力有关，通常通过调节燃料供应来控制涡轮的输出功率。

4、传动装置

传动装置是涡轴发动机中将涡轮机械能转换为输出动力的关键部分，涡轴发动机的传动装置通常采用减速器、传动轴和齿轮箱等部件将涡轮的旋转动力传递给飞机的螺旋桨或其他需要驱动的设备，传动装置的效率和可靠性对飞机的性能至关重要。

涡轴发动机的工作原理可以概括为：空气经过压气机压缩后送入燃烧室，与燃料混合并点燃产生高温高压燃气，燃气推动涡轮旋转，涡轮通过传动装置将动力输出到飞机的螺旋桨或其他设备，通过调节燃料供应和涡轮叶片的角度等参数，可以控制涡轴发动机的输出功率和转速。

涡轴发动机的应用和发展趋势

涡轴发动机广泛应用于直升机和固定翼飞机的动力系统，为飞机提供高效、可靠的动力输出，随着航空技术的不断发展，涡轴发动机的应用范围不断扩大，其性能也在不断提高，涡轴发动机的发展趋势将主要体现在提高燃油效率、降低排放和噪声、提高可靠性和耐久性等方面，随着新材料和制造技术的不断发展，涡轴发动机的制造成本将进一步降低，为航空领域的普及和应用提供更多可能性。

涡轴发动机是现代航空技术中的核心部件之一，其工作原理涉及多个复杂的过程，通过涡轴发动机工作原理图，我们可以更加深入地了解涡轴发动机的工作原理和组成部分，随着航空技术的不断发展，涡轴发动机的应用范围将不断扩大，其性能也将不断提高。
